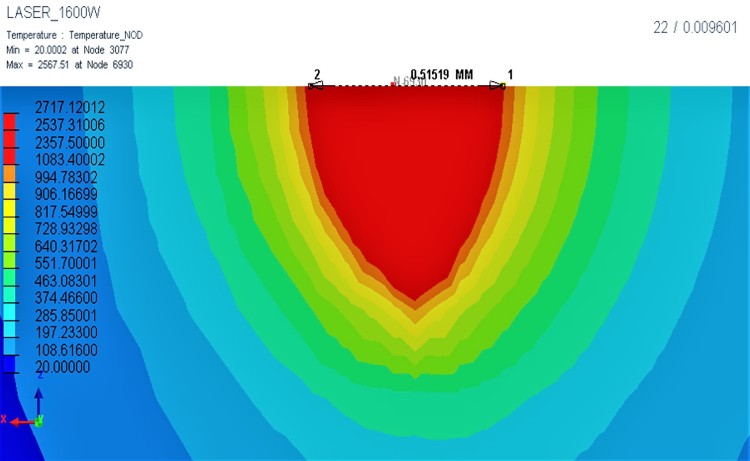

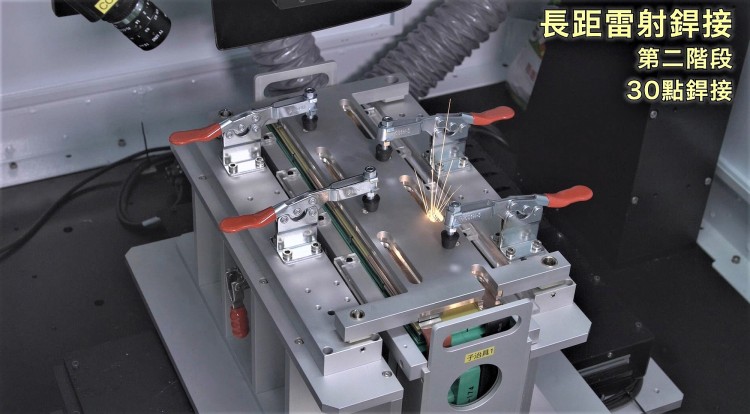

ARTC車輛中心銲接CAE分析技術 應用於電動車輛、儲能產業 CVNews 商業車誌: 盧佛青|09/22/2021 鋰電池接點雷射銲接 圖片來源:工研院雷射中心 如何帶動國內鋰電池及儲能業者轉攻高階動力電池系統,同時又提高品質穩定性及研發競爭力。ARTC車輛中心在最微小之處,協助廠商建立最有強而有力的基礎。車輛中心參與工研院雷射中心所執行之經濟部技術處科技專案計畫,運用電腦輔助工程分析(Computer Aided Engineering,簡稱CAE)技術,進行鋰電池電極接點雷射銲接之結構安全性評估,除可減少開發試誤之成本耗費,也讓業者的鋰電池相關產品,能符合銲接強度與結構安全性要求。 銲接製程模擬分析 近年因應節能減碳趨勢,全球主要車廠及其零組件製造廠商皆逐步致力於電動車輛之發展。其中儲存車輛行駛所需能量的動力電池系統為其關鍵的核心技術之一。鋰電池因具有高能量密度、高重覆性使用等優勢,已逐漸成為主流。而雷射銲接技術因具有高可靠度、銲道窄與熱影響低等優勢,故將其導入鋰電池之組裝製造,可大幅提升產品品質與生產效率。 ARTC車輛中心工程分析中心吳建勳副理表示,掌握銲深與銲接強度是雷射銲接製程的關鍵技術,以方形金屬殼體鋰電池為例,考量電池使用安全性,鋰電池芯之電解液一旦暴露在空氣中就會產生燃燒爆炸之風險,需確保導電條(BusBar)與電池芯電極接點銲接或接合強度,避免因短路或殼體接合處強度不足導致使用上的危險。因此透過銲接或接合強度的力學模擬及量測驗證,先保證銲接強度,並進一步運用電池可靠性測試項目之模擬分析與測試驗證,確保整體電池系統的使用安全性。 過去國內業者在銲接品質的掌握與控制上,大多倚賴銲接師傅的經驗於現場進行,甚難於事前即掌握銲接強度與品質,即便現在使用機器手臂,也需要先行了解究竟要銲到多少才是最佳品質。 所以運用CAE分析技術,可在銲接前模擬各項製程條件進行調整與模擬分析,減少試誤所造成的成本耗費,並評估銲接強度及結構安全性分析,確認符合國際規範要求後,再進行產品製造組裝,精準又快速。 ARTC車輛中心運用銲接及結構CAE模擬技術,應用於電動車輛及儲能產業上,除了協助業者針對鋰電池電極接合銲接強度設計評估外,亦延伸至車輛結構銲接強度與耐久評估,可大幅減少業者產品設計試誤成本,減少銲接失效,提升產品使用可靠性能。 ITRI工研院開發「雷射智慧專家銲接技術」,以正、逆雙向熱流模擬系統搭配實驗數據,可快速預測銲區內部形貌並決策雷銲製程參數,同時建置銅材料銲寬與銲深對應銲接強度資料庫,可大幅精簡不同厚度及銲接要求之製程調校時間 60%,確保難銲金屬銲後品質符合電動車、儲能應用需求,解決銲接長期仰賴人工經驗與試誤程序瓶頸。此技術已實際應用於電動巴士動力電池組(300 kW)製作,運行超過一年電動巴士電池組品質仍保持正常。
